キッチンのレンジフードのスイッチが壊れてしまった。
交換部品は手に入らないので、自作することにしました。

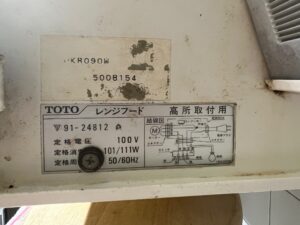

幸い、レンジフードのカバーを外すとモーターと照明、それとスイッチの配線図が貼ってあった。

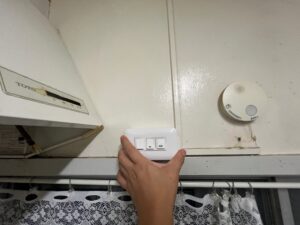

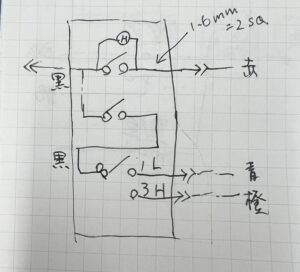

電気工事士の資格を持っているので、スイッチボックス（3コ用）、ホタルスイッチ、埋込スイッチ、3路スイッチを使って作ってみました。
ここで、課題が発生しまいました。
モーターと照明からの配線がコネクター式になっており、スイッチボックス内の器具に配線するには、コネクターを残すか、直結するかの判断が必要になります。どちらにしても、より線をスイッチ類に直接接続できないので、調べてみました。
「埋込スイッチ より線で配線」で検索すると、パナソニックの棒型圧着端子が紹介されていました。
| 品番 | 品名 | 適用断面積 |
| WV2500 | 絶縁被覆付棒型圧着端子 フル端子用1.25mm2～２ｍｍ2 |
1.04mm2～1.63mm2 |
| WV2501 | 絶縁被覆付棒型圧着端子 フル端子用2mm2～3.5ｍｍ2 |
2mm2～3.5ｍｍ2 |
<引用>Panasonicよくある質問
他のメーカーでも同様のものが、販売されています。
